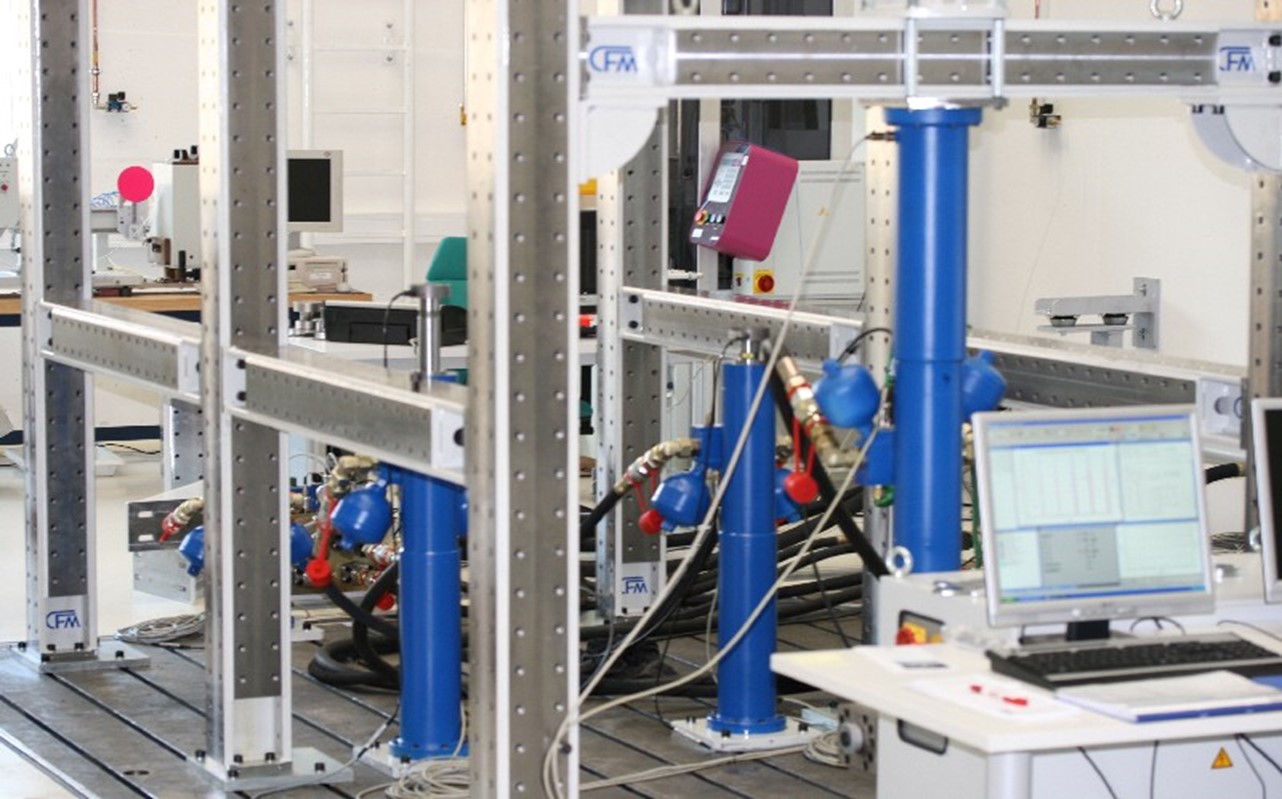

Multiaxiales Portalprüffeld

© Fraunhofer IMWS

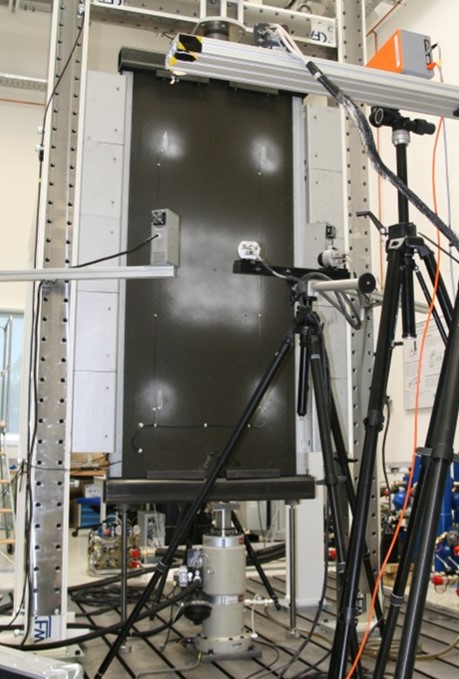

FVK-Struktur auf dem Prüffeld.
© Fraunhofer IMWS
Kreuzzugtest (Multiaxialtest)
© Fraunhofer IMWS
Mehrzweckprüffeld

Am Fraunhofer IMWS steht als Testeinrichtung ein multiaxiales Prüffeld für die Materialprüfung zur Verfügung. Mit diesem hydraulischen, multiaxialen Portalprüffeld kann die Prüfung (statisch, zyklisch, auch mehrachsig) durchgeführt werden. Damit können die mechanischen Eigenschaften von Materialien unter mehrachsiger Belastung untersucht werden. Das Prüffeld simuliert die komplexen Belastungsbedingungen, denen ein Material in der realen Anwendung ausgesetzt sein kann, indem es gleichzeitig in mehreren Achsen belastet wird. Dies ermöglicht eine realitätsnahe Bewertung der Festigkeit und Verformungsfähigkeit des Materials.



Anwendungsbeispiele

  • Erfassen von Schadenstoleranzen von Sandwichstrukturen
  • Biege-Wechseltests
  • Statische Belastungsversuche



Technische Daten

  • modulares / flexibles System
  • Grundfläche 3 x 4 m²
  • 7 Prüfzylinder
  • Kraft von 10 N bis 400 kN
  • Verfahrweg bis 250 mm
  • Prüffrequenz bis zu 200 Hz
  • Beschleunigung bis 1,5 m/s²

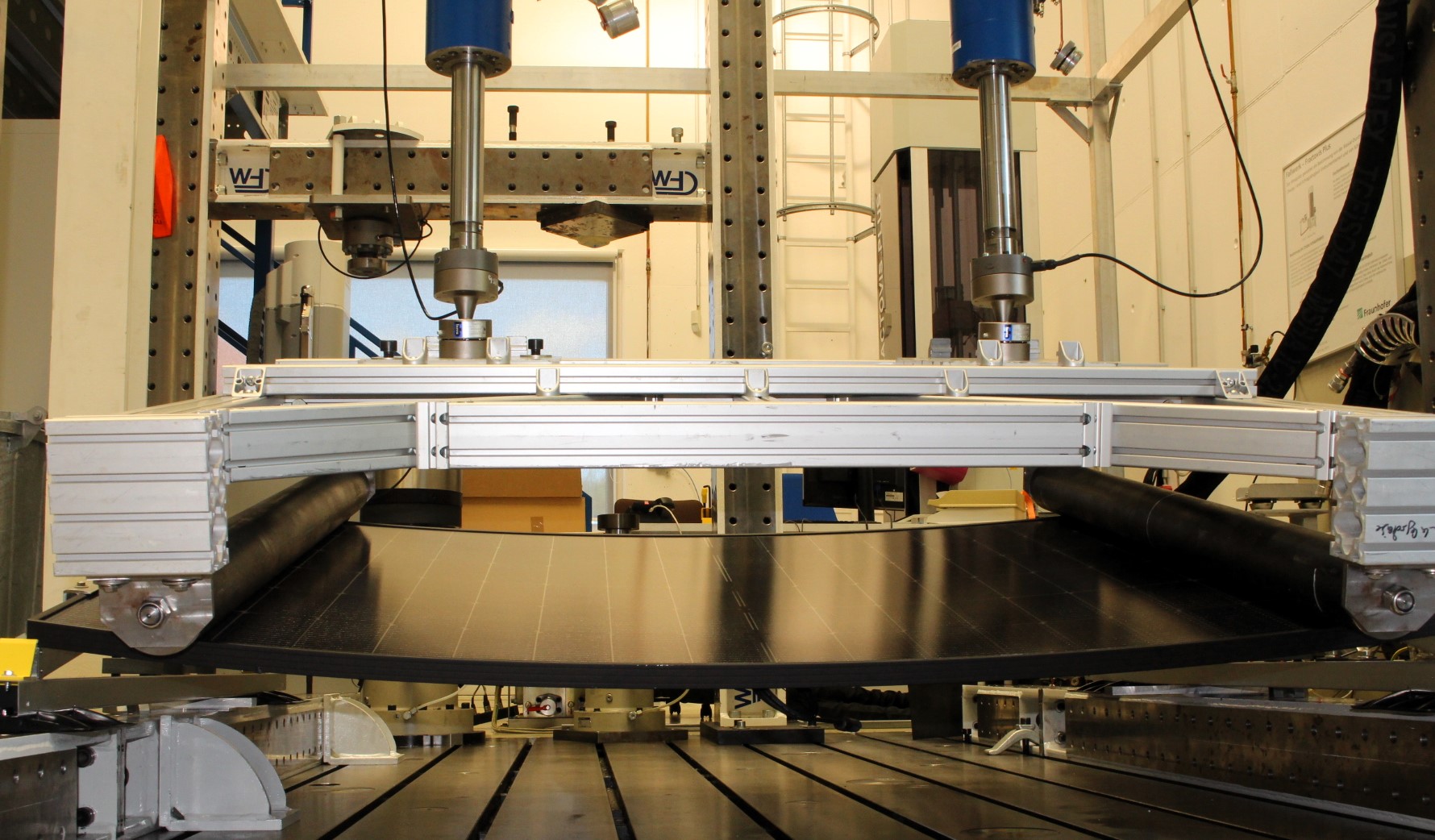

Bauteilprüfung auf dem multiaxialen Prüffeld am Fraunhofer IMWS
