Fraunhofer-Institut für Mikrostruktur von Werkstoffen und Systemen IMWSModulares, bildgebendes Ultraschall-Inspektionssystem

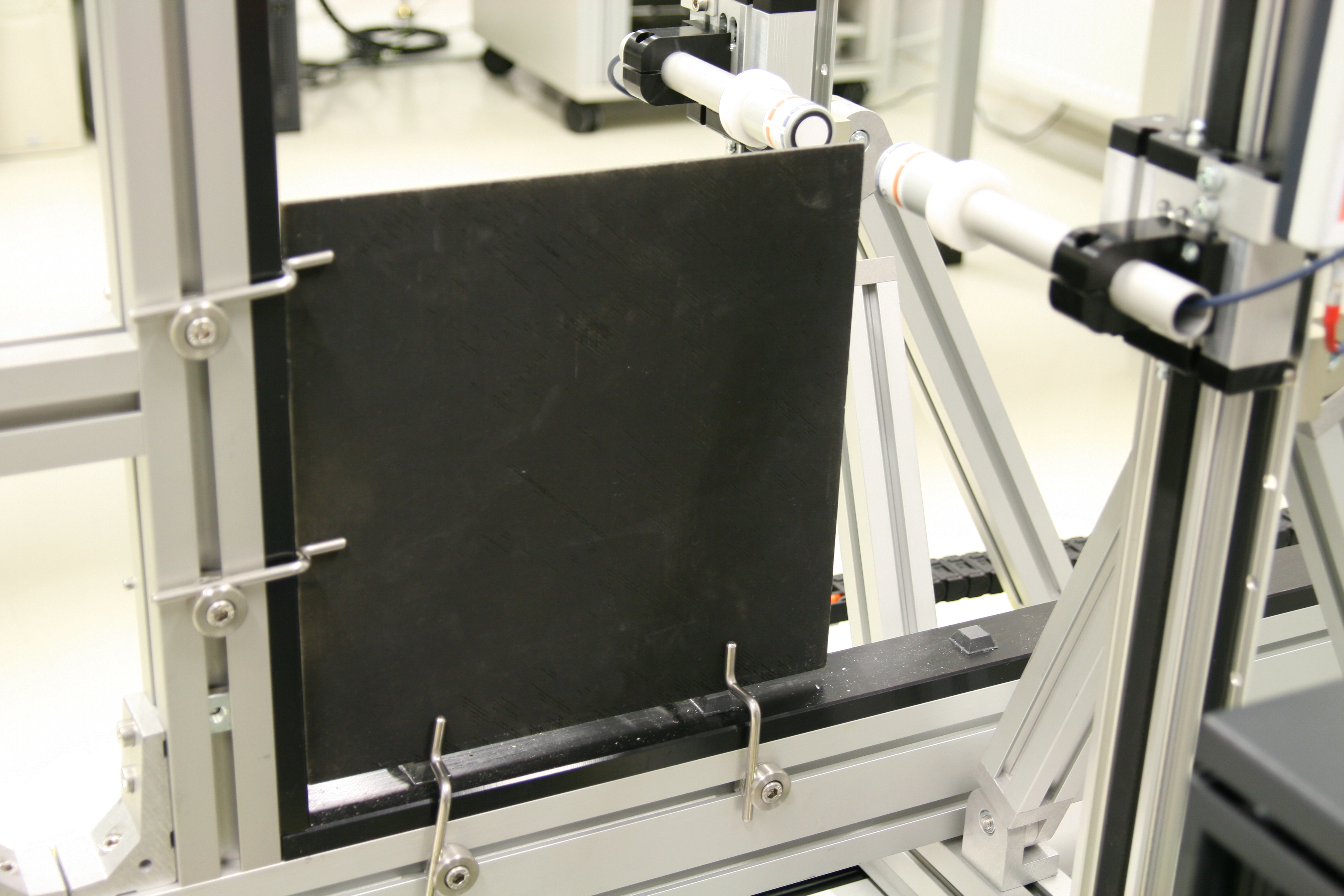

Die Luftultraschallprüfung ist eine zerstörungsfreie Prüfmethode, die in verschiedenen Industriezweigen eingesetzt wird, um Materialfehler zu erkennen und zu charakterisieren. Dabei werden Schallwellen oberhalb des für den Menschen hörbaren Bereichs verwendet (75 kHz – 200 kHz). Bei der Luftultraschallprüfung wird das Schallsignal von einem Prüfkopf berührungslos durch das zu untersuchende Material gesendet und vom gegenüberliegenden Prüfkopf aufgefangen. Insbesondere Materialgrenzflächen oder Fehlstellen reflektieren oder schwächen das Schallsignal ab und können somit durch diese Methode detektiert werden.

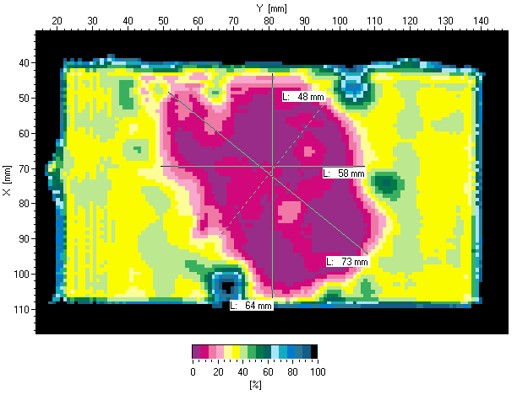

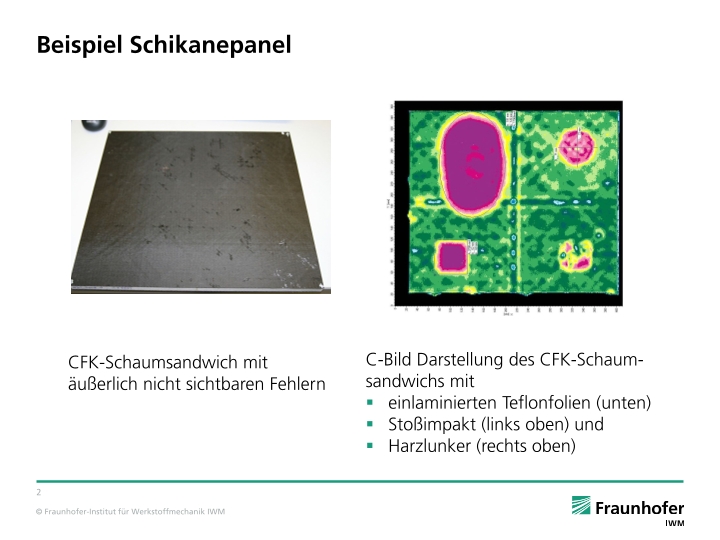

Anhand der Laufzeit des Signals und seiner Intensität können verschiedene Informationen über das Bauteil gewonnen werden. Zum Beispiel können Delaminationen, größere Risse, Porosität, Einschlüsse oder Wanddickenänderungen erkannt werden. Die Messergebnisse werden in einem C- oder D-Bild dargestellt, wobei das C-Bild die Intensität und das D-Bild die Laufzeit des abgeschwächten Signals in Abhängigkeit der Bauteilposition darstellt.
Die Luftultraschallprüfung bietet den Vorteil, dass sie auf einer Vielzahl von Materialien angewendet werden kann, darunter Metalle, Kunststoffe, Keramik und Verbundwerkstoffe. Sie eignet sich sowohl für die Qualitätskontrolle in der Produktion als auch für die Inspektion von bereits im Einsatz befindlichen Bauteilen.
Um die Luftultraschallprüfung durchzuführen, sind spezielle Prüfgeräte und geschultes Personal erforderlich. Die Prüfungen können entweder manuell oder automatisiert durchgeführt werden, abhängig von der Größe und Komplexität des zu prüfenden Bauteils. Insgesamt ist die Luftultraschallprüfung eine zuverlässige und effektive Methode, um Materialfehler zu erkennen und die Qualität von Bauteilen zu überprüfen. Sie hilft dabei, die Sicherheit und Zuverlässigkeit von Produkten in verschiedenen Branchen zu gewährleisten.
Möchten Sie Ihr Bauteil bei uns prüfen lassen? Dann nehmen Sie mit uns Kontakt auf!
